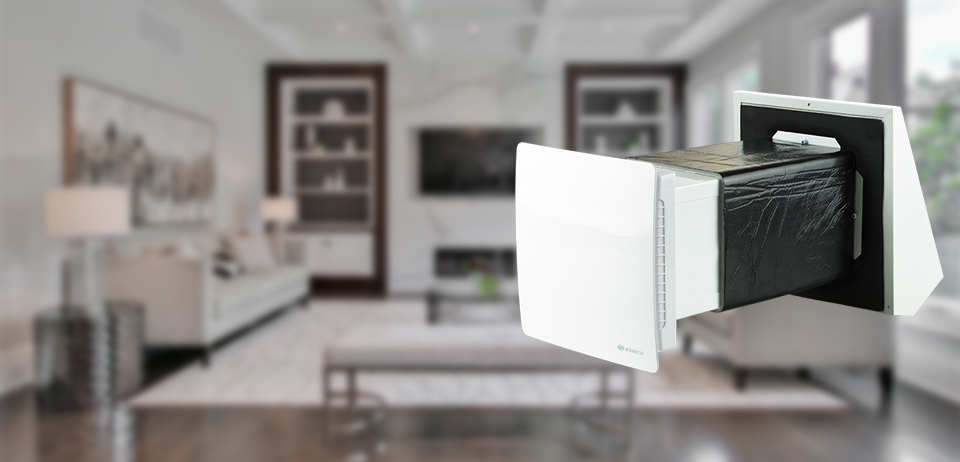

Рекуператор Вентс ТвінФреш СА-60

Провітрювач ТвинФреш серії «Стандарт» – просте і ефективне рішення для організації децентралізованої енергозберігаючої вентиляції окремих кімнат у квартирах, приватних будинках, соціальних і комерційних приміщеннях.

Особливості

• Ефективна припливно-витяжна вентиляція окремих приміщень.
• Високотехнологічний керамічний акумулятор енергії з ефективністю регенерації до 90 %.
• Реверсивний ЄС вентилятор з низьким енергоспоживанням від 2,8 до 4,8 Вт і безпечною напругою живлення 12 В.
• Інтегрована автоматика.
• Безшумна робота (14-41 дБА).
• Простий монтаж і обслуговування.
• Очищення повітря фільтрами із загальним ступенем очищення G3.
• Розрахований на безперервний режим роботи.
• Не утворює конденсат під час роботи.
• Інтегрована система автоматики дозволяє управляти швидкістю і режимами роботи провітрювачів.
• Управління здійснюється за допомогою панелі управління, яка може управляти необмеженою кількістю уста новок.

Все це дозволяє об'єднати велику кількість пристроїв в узгоджену систему вентиляції з централізованим управлінням.

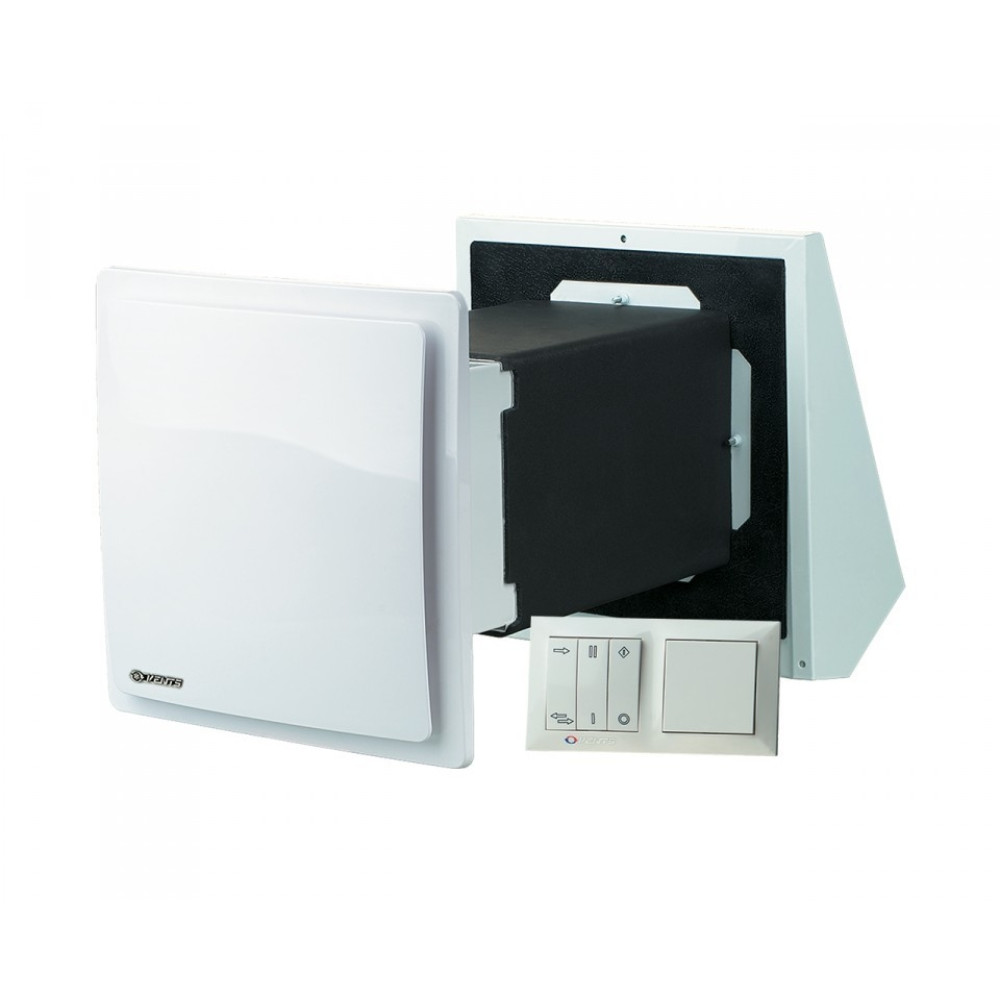

Конструкція провітрювачів ТвінФреш

Вентиляційна решітка

Сучасний дизайн вентиляційної решітки провітрювача дозволяє гармонійно вписати її в будь-який інтер'єр приміщень.

Моделі ТвінФреш СА обладнані декоративною лицьовою панеллю, яка має шар ізоляційного матеріалу для додаткового шумозаглушення.

Керамічний акумулятор енергії (регенератор)

Для утилізації теплової енергії, що міститься у витяжному повітрі, з метою нагріву припливного повітря застосовується високотехнологічний керамічний акумулятор енергії з ефективністю регенерації до 90%.

Унікальний регенеративний акумулятор, завдяки своїй комірчастої структурі, має велику площу контакту з повітрям і володіє високими теплопровідними і сукупними властивостями.

Також керамічний акумулятор оброблений спеціальним антибактеріальним складом, що запобігає розвитку бактерій всередині регенератора.

Антибактеріальні властивості складу зберігаються протягом 10 років.

Зовні регенератор обклеєний теплоізоляційним матеріалом, який використовується і як ущільнювач.

Телескопічний канал

Квадратні телескопічні канали в проветривателях ТвинФреш виконані з металу з полімерним покриттям і шаром ізоляційного матеріалу, круглі канали виготовлені з ПВХ пластику.

Довжину телескопів можна відрегулювати відповідно до товщини стіни, що прискорює і полегшує монтаж.

Повітряні фільтри

Очищення припливного і витяжного повітря здійснюється за допомогою двох вбудованих фільтрів із загальною ступенем очищення G3.

Фільтри забезпечують очищення свіжого повітря від пилу і комах і служать захистом елементів провітрювача від засмічення.

Вони також оброблені антибактеріальним складом.

Для очищення фільтри досить пропилососити або промити водою, при цьому антибактеріальний склад не змивається.

Реверсивний ЄС вентилятор

Для нагнітання і витяжки повітря застосовується Реверсивний осьовий вентилятор з ЄС мотором.

Завдяки застосуванню ЄС технологій вентилятор відрізняється низьким енергоспоживанням.

Живлення вентилятора здійснюється електрично безпечною напругою 12 В.

Двигун вентилятора обладнаний вбудованим тепловим захистом від перегріву і кульковими підшипниками для тривалого терміну експлуатації.

Зовнішній вентиляційний ковпак

Зовнішній ковпак має спеціальну конструкцію, яка відводить струмінь витяжного повітря і конденсат, що утворюється всередині ковпака, від стіни будинку.

Крім цього, зовнішній ковпак запобігає потраплянню води і сторонніх предметів в провітрювач.

Зсередини ковпак покритий шаром ізоляційного матеріалу, який поглинає вуличний шум, проникаючий в приміщення крізь провітрювач, і запобігає утворенню конденсату всередині ковпака.

Кабель живлення

Лінійка провітрювачів ТвінФреш Комфо обладнана кабелем живлення.

Провітрювач повністю готовий до роботи і не вимагає додаткових електричних підключень.

Просто вставте вилку кабелю живлення в розетку і насолоджуйтеся свіжим повітрям.

При необхідності прихованого підключення проводів або з'єднання декількох провітрювачів в мережу кабель живлення з вилкою можна від'єднати.

Принцип роботи провітрювачів ТвінФреш

Провітрювач може працювати в реверсному режимі з регенерацією тепла і вологи або в режимах витяжки або припливу повітря без неї.

I ЦИКЛ. Забруднене тепле повітря витягується з приміщення і, проходячи через керамічний акумулятор енергії, поступово нагріває його і зволожує, віддаючи до 90 % свого тепла. Через деякий час, коли керамічний акумулятор нагрівся, провітрювач автоматично перемикається в режим припливу повітря.

II ЦИКЛ. Свіжий, але холодне повітря з вулиці, проходячи через керамічний акумулятор енергії, зволожується і підігрівається до кімнатної температури за рахунок накопиченого в ньому тепла. Коли акумулятор остигає, вентилятор знову перемикається в режим витяжки повітря і цикл повторюється. Перемикання між режимами „приплив повітря“ або „витяжка“ відбувається кожні 70 секунд.

Управління і режими роботи ТвінФреш"Стандарт"

Система автоматики дозволяє провітрювачу працювати в 4-х режимах:

• Режим провітрювання (витяжка або приплив) на 1-ій швидкості.
• Режим провітрювання (витяжка або приплив) на 2-ій швидкості.
• Режим реверсивної роботи (регенерації) на 1-ій швидкості.
• Режим реверсивної роботи (регенерації) на 2-ій швидкості.

Керування провітрюванням здійснюється з допомогою панелі управління (КВР або КВС) або блоку управління і живлення (КВР-Т 12 (220/12) або КВС-Т 12 (220/12)).

Блоки керування та живлення КВР-Т 12 (220/12) і КВС-Т 12 (220/12) потужністю 12 Вт входять до складу ТвинФреш РА-50, СА1-50 і СА-60 і об'єднують в одному корпусі панель управління КВР або КВС і трансформатор ТРФ 220/12-12.

Трансформатор ТРФ 220/12-12 потужністю 12 Вт може живити до 4-х провітрювачів.

Трансформатор ТРФ 220/12-40 потужністю 40 Вт може живити до 11-ти провітрювачів.

При створенні системи вентиляції на базі ТвінФреш в кожній кімнаті встановлюється по одному провітрювачу.

У великих приміщеннях рекомендується встановлювати два і більше провітрювачів.

ТвинФреш можна використовувати як окремо, так і з'єднати їх в єдину вентиляційну мережу.

При використанні провітрювачів окремо можна вибирати режим вентиляції для кожної окремої кімнати згідно з індивідуальними вимогами.

ТвінФреш Комфо повністю готовий до використання, досить підключити вилку живлення в розетку.

ТвинФреш Стандарт потребує електричного підключення блоку управління і живлення.

При з'єднанні провітрювачів в мережу їх настройка здійснюється таким чином, щоб частина працювала на приплив свіжого повітря, а частина – на витяжку відпрацьованого забрудненого повітря з приміщень на вулицю.

Для забезпечення збалансованої вентиляції рекомендується використовувати парну кількість провітрювачів.

При роботі в реверсивному режимі з регенерацією тепла і вологи провітрювачі ТвинФреш автоматично перемикаються на роботу в протилежний режим кожні 70 секунд, передаючи через акумулятор тепло і вологу витяжного повітря приточування взимку або прохолоду влітку.

Повітря перетікає між кімнатами через дверні отвори і коридори, забезпечуючи таким чином необхідну циркуляцію повітря по всьому житлу.

Завдяки системі вентиляції з регенерацією енергії на базі провітрювачів ТвінФреш витрати на опалення та кондиціювання приміщень істотно знижуються.

Для організації максимально енергоефективної вентиляції в будинку рекомендується встановити інтелектуальні вентилятори ВЕНТС iFan в кухні і санвузлі, які здійснюють витяжку повітря автоматично по спрацьовуванню датчиків руху і вологості.
